グラフ設定

グラフ設定

グラフを設定する

  1. グラフ設定の各項目を設定する
  2. 画面最下部の「変更を保存する」をクリックする

各項目の説明（グラフ基本設定）

基本グラフ グラフ名称 各グラフ列の名称を設定

例）売上、粗利、件数など
共通単位名称 各所で共通して利用する単位名称を設定

例）円、件、ポイントなど

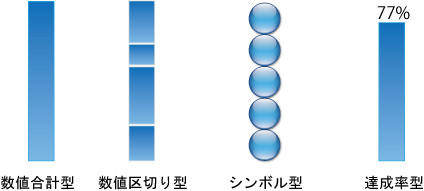

グラフタイプ 棒グラフで表現されるタイプを選択











数値合計型　：受注件数に関係ない合計グラフ
数値区切り型：入力ごと物件ごとに区切り線を入れたグラフ
シンボル型　：シンボルマークを積み重ねるグラフ
達成率型　　：各メンバーの目標値に対する達成率グラフ

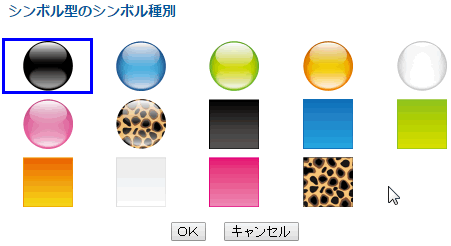

シンボル型の種別














グラフタイプでシンボル型を選択している場合、表示したいシンボルを選択
数値区切り型の種別

グラフタイプで数値区切り型を選択した場合、入力ごとに区切るのか、
同じ備考内容ごとに区切るのかを選択

月間グラフ以外は区切らないにチェックを入れていると、
期間累計や推移グラフの表示速度が速まります
対象軸




主軸（グラフ画面の左側）または　副軸（グラフ画面の右側）を選択
グラフの高さ倍率 数値に基づくグラフ高さに対してデフォルメする倍率を指定します
通常は1倍ですが、倍率の変更を行うことで自由に拡大/縮小が可能です
単位変更に連動 グラフ画面左下の単位変更ボタンに連動させるかどうかを選択
グラフ色 対象列のグラフの色を選択
目標達成グラフ 達成時のグラフ色 目標達成した際、自動的に変更されるグラフカラーを選択

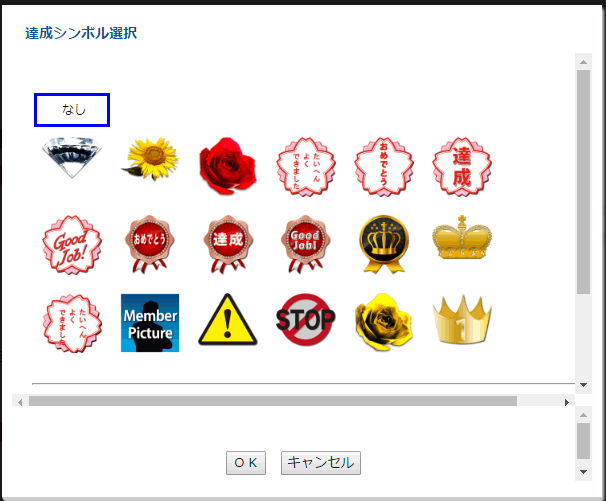

達成シンボル

目標達成した際、自動的に表示される達成シンボルを選択します

オリジナルの達成シンボルも登録可能です
達成シンボル倍率 達成シンボルの大きさを倍率で指定します
目標残グラフ 目標残グラフの表示/非表示を選択します
目標残グラフ背景色 目標残グラフ色の選択や、グラフ色の透明倍率を指定します
目標値区切り線 実績グラフと目標残グラフの区切り線が表示できます
目標達成判定 目標達成の判定対象 目標達成時に達成シンボルを表示したり達成速報を送る対象にするかを選択
進捗達成の判定対象 今日時点の日数進捗に対して進捗達成している場合、
達成シンボルを表示するか否かを選択
目標達成時に速報を自動送信 目標達成時に達成速報を自動送信するかを選択
進捗達成グラフ 進捗達成時のグラフ色 日数進捗で達成している際、自動的に変更されるグラフカラーを選択
進捗達成シンボル

日数進捗で目標達成している際、自動的に表示される達成シンボルを選択します

オリジナルの達成シンボルも登録可能です
進捗達成シンボル倍率 達成シンボルの大きさを倍率で指定します

通常は１倍ですが、デフォルメして表現することができます
達成率型 達成率型の下段テーブル数値 達成率型を選択している場合、下段テーブルに値を表示するのか
達成率を表示するのかを選択
達成率型の凡例集計数値 達成率型を選択している場合、フッター欄の数値を値にするか
達成率にするかを選択
その他 １件平均値表示 対象列の1件平均値計算を実行するか否かを選択
フッター集計に達成率も表示 画面左下の各項目集計に達成率を表示するか選択します



各項目の説明（グラフ詳細設定）

詳細設定 今月の定義 各所での[今月]とは何を指すのか選択します
月が新しくなった時のグラフ 月が変わった際のグラフ表示方法を選択します
達成シンボルの
最大／最小サイズ		 表示人数に応じて自動的に拡大縮小される達成シンボルの、
最小サイズと最大サイズを瀬ってします
推移グラフの
デフォルトスタイル		 推移グラフを選択した際、
棒グラフで表示するか折れ線グラフで表示するかを選択します
折れ線グラフの線幅 折れ線グラフの線幅を選択します（ピクセル単位）
レコードの表示人数 レコードを選択した際、表示される最大人数を選択します
達成率型選択時の
レコード画面の数値		 達成率型が選択されている際、レコード画面の数値を
[実績値]で表示するか[達成率]を表示するか選択します
マイナスグラフの表示 マイナス値をグラフ表示させない場合に使用します
1件平均値の表記 1件平均値の前に表示される「@」を他の文字列へ変更する際に使用します
余白 グラフ表示エリアの余白 グラフが表示されるエリアの上余白、下余白をピクセル単位で指定します
各列の左右余白率 各列の左右余白を％で指定します
表示 値のないメンバーの
グラフ表示		 値がないメンバーをグラフ画面に表示するかどうか選択します
グラフの簡素化表示 棒グラフの枠線、区切り線が簡素化できます
全体表示OFF時の
ページ表示人数		 １ページ（１画面）に表示する人数を選択します
ツールチップ グラフにマウスカーソルを合わせた際、
ツールチップで内容を表示させるかを選択します
横スクロール 横スクロール時の各列固定幅 グラフ画面でスクロール表示する際、各列の幅をピクセル単位で指定します
横スクロール時の
ページ最大人数		 グラフ画面でスクロール表示する際、1ページに表示する最大人数を指定します
横スクロール表示の自動判定 表示ブラウザ幅によってスクロールバーが自動表示させるか指定します
停止メンバー 停止メンバーの過去数値 停止処理したメンバーの過去の数値を各所集計値に含むかどうか選択します
停止メンバーのグラフ掲載 メンバーを停止処理する際、自動的に過去グラフの
掲載もOFFにするかどうか選択します
TOP３バッチ 前月TOP３バッチ表示 「前月TOP」「前月2位」「前月3位」の表示有無を指定します
TOP３バッチの位置とサイズ 「表示位置」「サイズ」がプルダウン指定できます
TOP３を判定するグループ ランキング判定させるグループを指定します
TOP３バッチの
ランキングタイプ		 「グラフ設定－その他設定－ランキング」から
ランキング判定タイプを選択します
グラフ色分け 色分け表示

グラフの色分け機能を利用する場合、「有効」を設定します

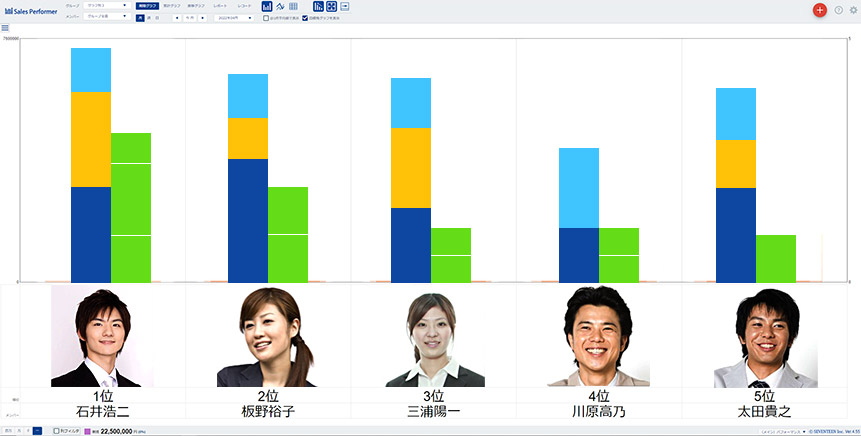

入力項目「追加備考」と連動し、上図のようにグラフ内の色分けが可能です
※シンボル型グラフは対象外です
※達成/進捗達成時のグラフ色は変更されません

利用例１ 「ガソリン車＝青」「電気自動車＝緑」「車検＝赤」など、一目で計上内訳が把握できる
利用例２ 受注後の新規入力は青色で表示され、後日、入金確認ができたら、事務スタッフが追加備考の「入金完了」に変更することで自動的に赤色で表示可能
色分け積上げ順 積上げ順を２パターンから選択できます
色分け条件設定

詳細テーブル「追加備考」と連動させ、表示条件や色を指定します

【追加備考の設定箇所】
１.システム設定－追加備考設定
２.メール設定－新規入力設定／速報設定

注意点

複数の色分け条件設定に該当する入力データがあった場合、「システム設定－追加備考No.１」から順に見て（番号の小さい順）、最後の追加備考が優先されます
追加 色分け条件設定を追加する際に使用します



各項目の説明（グラフ上下部表示）

グラフ上部表示 実績値

チェックを入れると表示され、前後に文字や記号を選択することができます

共通単位名称を表示にチェックすると後ろに共通単位が表示されます
目標値 チェックを入れると表示され、前後に文字や記号を選択することができます
達成率 チェックを入れると表示され、前後に文字や記号を選択することができます
フォントサイズ フォントサイズをピクセル単位で指定します
顔写真 グラフ上部に顔写真を表示します
順位 グラフ上部に順位を表示します
グラフ下部表示 顔写真

グラフ下部に顔写真を表示します

基本的に各列の横幅にあわせて拡大縮小されますが、指定ピクセル以下になると非表示にし、指定ピクセル以上には拡大しないように設定できます
順位

グラフ下部に順位を表示します

フォント色の指定と達成時に背景色を指定色に変更できます。ただし、仕様上、文字を表示してから上塗りで背景色を表示するため指定したフォント色通りに見えない場合があります
メンバー名 グラフ下部にメンバー名を表示します
所属部署 グラフ下部に所属部署を表示します
役職 グラフ下部に役職を表示します
実績値

グラフ下部に実績値を表示します

行全体に背景色をつけたり、達成時に背景色やフォント色を自動で変更することができます
目標値

グラフ下部に目標値を表示します

行全体に背景色をつけたり、達成時に背景色やフォント色を自動で変更することができます
達成率

グラフ下部に達成率を表示します

行全体に背景色をつけたり、達成時に背景色やフォント色を自動で変更することができます
フォントサイズ 順位とメンバー名、所属部署と役職、実績値と目標値と達成率それぞれにピクセル単位でフォントサイズを指定します


各項目の説明（軸設定）

軸設定 フォントサイズ 左右軸のフォントサイズをピクセル単位で指定します
軸表示 左右軸の表示／非表示を選択します
主軸の最大値 メンバーの最大目標値または数値指定してグラフ軸の最大値を選択します
また、軸の最大値を超えてグラフが伸びる際、元の最大値ラインを表示するかどうかを選択します
主軸の補助目盛 軸の補助目盛を、指定した本数で自動分割するのか、数値を指定して補助目盛を表示するのかを選択します
副軸の最大値 メンバーの最大目標値か数値指定してグラフ軸の最大値を選択します
累計グラフの主軸高さ 主軸の最大値 または 主軸の最大値×月数　を選択
推移グラフの主軸高さ 主軸の最大値 または 主軸の最大値×表示人数　を選択



各項目の説明（縦横線設定）

グラフ横線 前月平均横線 当月のグラフに前月の平均値を横線で表示します
今月平均横線 当月のグラフに当月の平均値を横線で表示します
期間平均横線 [グラフ設定]-[デフォルト期間]で指定している期間の平均値を表示します
日数経過率横線 月の期間グラフにて、日数経過率の横線を表示します

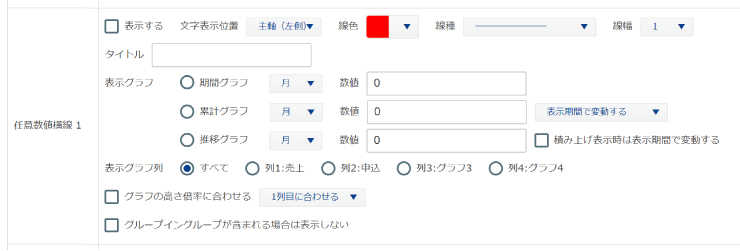

任意数値横線 「ノルマライン」や「目標ライン」など、任意のタイトルと数値で、横線を最大10本表示します


※クリックで拡大

グラフ（グループ）別に意図した横線表示が指定できるよう、設定項目［表示グラフ］から「期間グラフ、累計グラフ、推移グラフ」が選択可能です。また、表示グラフ列を指定すると、指定グラフ列が表示されたグラフ画面のみ横線表示できます
任意横線の「数値」について
① 期間グラフ（月、週、日）
入力値通りに表示されます。状況に合わせてチェック項目［グラフの高さ倍率に合わせる］［グループイングループが含まれる場合は表示しない］をご利用ください
② 累計グラフ（月、週、日）
入力値を基準に、プルダウン選択［表示期間で変動する、固定表示する］で任意横線値が決定されます
「表示期間で変動する」
選択の場合		 表示期間から任意横線値を決定します

例えば、月グラフで「500」という値を入力し、表示期間が「４か月」だった場合は「500×4＝2,000」として表示されます
「固定表示する」
選択の場合		 グラフ表示期間に関係なく、入力値が「固定値」として表示されます

例えば、月グラフで「500」と入力した場合、「2021年1月～2021年8月」や「2019年3月～2021年12月」であっても、必ず「500」で表示されます
③ 推移グラフ（月、週、日）
［期間グラフ］と同様、入力値通りに表示されます
チェック項目［積み上げ表示時は表示期間に基づいて数値を変更する］を選択すると、累計グラフの表示形式［表示期間で変動する］と同様、表示期間に基づいて計算、表示されます
グラフ縦線 メンバー区切り メンバーごとに区切り縦線を表示します
２：６：２縦線 表示されているメンバーの上位２割、下位２割の位置に縦線を表示します
※[中位にも縦線を入れる]にチェックを入れると５割の位置にも縦線を表示します



各項目の説明（デフォルト期間）

デフォルト期間 累計グラフ（月）デフォルト期間 累計グラフ（月）のデフォルト期間を指定します
累計グラフ（週）デフォルト期間 累計グラフ（週）のデフォルト期間を指定します
累計グラフ（日）デフォルト期間 累計グラフ（日）のデフォルト期間を指定します
推移グラフ（月）デフォルト期間

推移グラフ（月）のデフォルト期間を指定します

「積上げ」にチェックすると、デフォルトで積上げ
（累積して積上げ）表示します
推移グラフ（週）デフォルト期間 推移グラフ（週）のデフォルト期間を指定します
推移グラフ（日）デフォルト期間 推移グラフ（日）のデフォルト期間を指定します
レコードTOTAL期間 レコード画面のTOTAL欄に表示する期間を指定します
お気に入り期間
※設定上限数はございません		 累計グラフ 指定期間の累計グラフが表示できます
推移グラフ 指定期間の累計グラフが表示できます
※「積上げ」表示の有無も指定可能です
累計テーブル 指定期間の詳細テーブル（累計）が表示できます
推移テーブル 指定期間の詳細テーブル（推移）が表示できます
区切り線 お気に入り表示内の区切り線が表示されます



各項目の説明（サイドパネル設定）

カラーセットテンプレート サイドパネルのカラーパターンを選択します
現時点では[デフォルト]のみとなっています
サイドパネルサイズ サイドパネルの横幅を[自動]で調整するか、ピクセル単位で指定します。
フォントサイズ 各所のフォントサイズを指定します
表示項目 プルダウンメニューから項目を選択しそれぞれの設定を行ないます

1列目～４列目の値
1列目～４列目（目標）
1列目～４列目（達成率）
1列目～４列目（表示中のメンバー平均）
1列目～４列目（メンバー登録総人数の平均）
1列目～４列目（月次推移）
1列目～４列目（期間累計）
速報履歴
区切り線
メッセージ
※「メッセージ」の編集方法は「スマホ設定」をご覧ください

各項目の説明（その他設定）

ランキング タイプ１～５ グラフ表示、TOP３バッチで判定する[ランキング優先順]を設定します
小数点処理 小数点以下の表示 グラフ列、グラフ上部/下部ごとに表示/非表示が指定できます
データの小数点以下処理 小数点第何位まで入力するのかを選択
グラフ上部の小数点以下処理 小数点第何位まで表示するのかを選択
グラフ下部の小数点以下処理 小数点第何位まで表示するのかを選択
達成率表示の小数点以下処理 小数点第何位まで表示するのかを選択



各項目の説明（スマホ設定）

スマホ設定 グラフの色 任意でグラフの色が設定できます
達成時の色 任意で達成時の色が設定できます
達成率表示 任意で達成率の表示/非表示が設定できます
推移グラフの単位 スマホ版での推移グラフの単位を設定します
TOPボード表示 スマホ版のTOPボードに表示する項目を選択します
※詳細は下記をご覧ください
TOPボードの集計展開内容 スマホ版のTOPに表示させる集計を展開した際に表示する内容を、
[日付順にすべてを詳細表示] または [メンバーごとに小計表示]から選択
表示項目 「所属部署」「役職」を表示させたい場合、使用します
集計展開した時の最大表示件数 スマホ版のTOPに表示させる集計を展開した際に表示する件数を、
[件数指定]または [すべて表示]から選択
推移グラフのデフォルト項目 TOPボードに表示する推移グラフのデフォルト項目を指定します
推移グラフの期間 TOPボードに表示する推移グラフのデフォルト期間を指定します

【TOPボード表示選択一覧】

① 表示しない —
② 今月の集計 下記のチェック有無で
表示/非表示が指定できます

□ グラフの指定通り
□ １列目
□ ２列目
□ ３列目
□ ４列目
□ High Performer
※表示グループのTOP３表示
③ 前月の集計
④ 今週の集計
⑤ 前週の集計
⑥ 今日の集計
⑦ 前日の集計
⑧ 月次の累計
⑨ 週次の累計
⑩ 日次の累計
⑪ 月次の推移 推移グラフ（月）が表示できます
⑫ 週次の推移 推移グラフ（週）が表示できます
⑬ 日次の推移 推移グラフ（日）が表示できます
⑭ 速報送信履歴 表示させたい速報情報が指定できます
情報量が多い場合は、「表示件数」「最大表示文字数の指定」で調整可能です
⑮ メッセージ

任意のメッセージが自由に設定できます

① 文字列の「太字、斜体、下線」
② 文字列の「左詰め、中央揃え、右詰め」
③ 文字列の「箇条書き、番号付き箇条書き、字下げ」
④ URLリンク
⑤ 文字サイズ
⑥ 各所の色変更

※文章の途中で改行したい場合は、「shiftキー＋enterキー」で改行できます



グラフ列の順番を変更する場合

項目「1列目、2列目、3列目、4列目」の左右にある三角ボタンを押すと、移動させたい位置へ移動することができます。

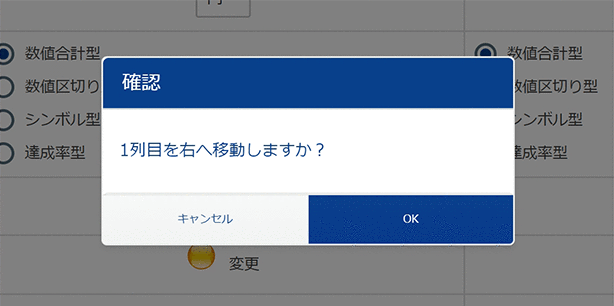

移動させたい方向の三角ボタンを押すと確認ダイアログが表示され、「OKボタン」を押すと任意の位置へ移動されます。
その後、画面下部の「追加/変更を保存」を押すと、グラフ列の順番が確定されます。



















グラフ列の順番を変更した後、速報メール・月刊/週刊/日刊速報のテンプレート内容を変更する必要がございます。
設定をお手伝いさせて頂きますので、お気軽に弊社までお問い合せください。
